बक्स बीम वेल्डिंग लाइनहरू

JINFENG WELDCUT ले १ वर्षको वारेन्टी प्रदान गर्नेछबक्स बीम वेल्डिंग लाइनहरू। बक्स बिम उत्पादनका मुख्य विद्युतीय तत्वहरू विश्व प्रसिद्ध ब्रान्डबाट छनोट गरिएका छन् जसले प्रयोगकर्ताहरूलाई चीनबाट लामो दूरीबाट नआइकन स्थानीय भाषामा पार्टपुर्जाहरू फेला पार्न थप सहज बनाउनेछ। X15 स्वचालितबक्स बीम वेल्डिंग लाइनहरूविभिन्न उद्योगहरूका अन्त-प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत र उच्च स्वचालन उत्पादन लाइनहरू हुन्।

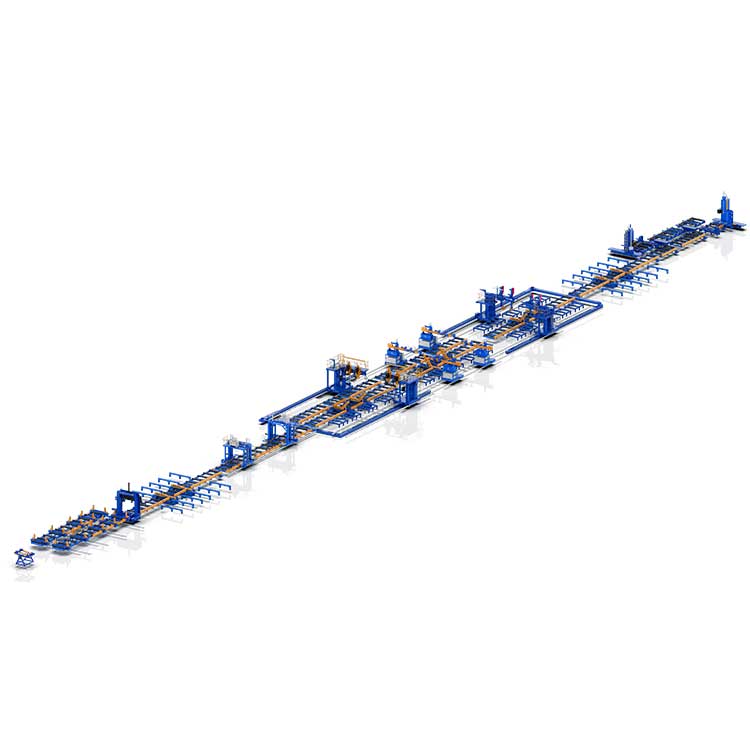

संरचना दृश्य

निर्दिष्टीकरणहरू

मोडेल	X12	X15
बक्स-बीम आकार	300-1200mm	300-1500 मिमी
प्लेट मोटाई	10-60mm	10-60mm
बक्स बीम लम्बाइ	6000-15000mm	6000-15000mm
बक्स बीम को अधिकतम वजन	≤30t (15000mm)	≤30t(15000mm)
वेल्डिंग प्रकारहरू	1- म्यानुअल रूपमा CO2/MAG द्वारा ट्याक वेल्डिङ
	२- ओटोमा CO2/MAG द्वारा ब्याक वेल्डिङ
	3- अटोमा इलेक्ट्रो-स्ल्याग वेल्डिङ (ESW)
	4- SAW द्वारा पूर्ण वेल्डिङ (डूब आर्क वेल्डिङ)
बफल संयोजन मेसिन	१ सेट
बक्स-बीम संयोजन मेसिन	२ सेट (यू टाइप एसेम्बलिङका लागि, बक्स एसेम्बलिङका लागि एउटा)
इलेक्ट्रो-स्लैग वेल्डिङ मेसिन	2 सेट, तार उपभोग्य प्रकार
CO2/MAG ब्याक वेल्डिङ मेसिन	२ सेट
CO2/MAG भरिने वेल्डिङ मेसिन	२ सेट
जलमग्न आर्क वेल्डिङ मेसिन	२ सेट, टेन्डम आर्क वेल्डिङ प्रविधि
अन्त-अनुहार मिलिङ मिसिन	1 सेट
बीम फ्लिपर 180° उल्टो	2sets(4pcs), लोड हुँदै 15Tons/set
बीम फ्लिपर 180° उल्टो	5sets(10pcs), लोड हुँदै 30Tons/सेट
स्टिल कार्ट	1सेट (3pcs), लोड हुँदै 30Tons/सेट
रोलर टेबलहरू	~160 मिटर
MES को लागि समर्थन डाटा संग्रह

सुविधा र आवेदन

1. X15बक्स बीम वेल्डिंग लाइनहरूकम कामदारहरू र कम क्रेनहरूसँग वेल्डेड बक्स बीम स्तम्भहरू उत्पादन गर्न उच्च स्वचालन उत्पादन लाइनहरू हुन्।
2. रेखा MES प्रणालीसँग पूर्ण रूपमा एकीकरण हुन सक्छ र माथिल्लो कम्प्युटर र नियन्त्रण प्रणाली बीच वास्तविक-समय संचार पूरा गर्न, उपकरणको डेटा सङ्कलन पूरा गर्न, कारखाना MES प्रणाली (वा माथिल्लो केन्द्रीकृत) मा सबै सङ्कलन डाटा अपलोड गर्नुहोस्। नियन्त्रण प्रणाली), र सूचना प्रसारणको समयबद्धता र प्रभावकारिता सुनिश्चित गर्नुहोस्।
3. डिजाइन र संरक्षणले सान्दर्भिक राष्ट्रिय मापदण्डहरू र वातावरणीय संरक्षणको आवश्यकताहरू पूरा गर्नुपर्छ; उपकरण सुरक्षा र सुरक्षा उपकरणहरू प्रासंगिक औद्योगिक मापदण्डहरू पूरा गर्नुपर्छ;
4. योबक्स बीम वेल्डिंग लाइनहरूस्टिल निर्माण र इस्पात संरचनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ, इस्पात निर्माण भवनको लागि वेल्डिङ बक्स बीम स्तम्भहरू, उच्च स्तरको भवन र इस्पात संरचनाहरू, वा पुलहरू आदि।
5. वेल्डिङ उपकरणहरूको लचिलो डिजाइनले वेल्डिङ पावर स्रोतहरूको कुनै पनि ब्रान्डहरूलाई समर्थन गर्न अनुमति दिन्छ।
6. CE, ECA प्रमाणित उपलब्ध छन्।
7. यो लाइनले कुनै पनि उपकरण वा उपकरणहरू परिवर्तन नगरी ठूलो मोटाईको साथ लाइट ड्युटी बीमबाट धेरै भारी शुल्क बीममा उत्पादन प्रदान गर्दछ।
8. एसेम्बलिङदेखि अन्तिम फेसिङसम्म सम्पूर्ण प्रशोधन सुरुमा लोडिङ र अन्त्यमा अनलोडिङ बाहेक कुनै क्रेनको आवश्यकता पर्दैन, जसले क्रेन प्रयोग गर्ने जोखिमलाई निकै कम गर्छ।

वेल्डेड बक्स-बीम उत्पादन गर्न सम्पूर्ण उत्पादन लाइन स्थापना गर्न मेसिन र उपकरणहरूको सूची:

1-बफल संयोजन मेसिन
यो मेसिन बक्स बीम को भित्री गुहा मा सुदृढ रिब प्लेट को विधानसभा र स्थिति वेल्डिंग को लागी एक विशेष उपकरण हो। यो स्टिल संरचना उद्यमहरूको लागि रुचाइएको उत्पादन हो जसले श्रम तीव्रता कम गर्न र कार्य दक्षता सुधार गर्न बक्स बीम वर्कपीस उत्पादन गर्दछ।


२-बक्स-बीम एसेम्बलिङ मेसिन
बक्स एसेम्बली मेसिन बक्स बीम (स्तम्भ) को उत्पादन को लागी प्रमुख उपकरण हो, जो मुख्य रूप देखि बक्स बीम (स्तम्भ) workpiece को विधानसभा पूरा गर्दछ। यो मेसिन बक्स गर्डर उत्पादन गर्न इस्पात संरचना उद्यमहरूको लागि आवश्यक उपकरण मध्ये एक हो।
U प्रकार संयोजनको लागि एउटा मेसिन।
एउटा मेसिन बक्स प्रकार संयोजनको लागि हो।


3-इलेक्ट्रो-स्ल्याग वेल्डिङ मेसिन
XZHB15 cantilever इलेक्ट्रोस्लाग वेल्डिङ मेसिन एक उत्कृष्ट उत्पादन हो जुन Jinfeng वेल्डिङ र कटिङ कम्पनी द्वारा इस्पात संरचना उद्योगको लागि सुरु गरिएको छ। यो एक विशेष वेल्डिंग उपकरण हो जुन विशेष रूपमा वेल्डिङ बक्स बीमको लागि डिजाइन गरिएको हो। बक्स बीम निर्माणको क्रममा पर्याप्त कठोरता र टोर्सन प्रतिरोध सुनिश्चित गर्न, बाफ्लहरू (अर्थात स्टिफर प्लेटहरू) सामान्यतया बक्स बीमको भित्री भागमा वेल्डेड गरिन्छ। यो मेसिन बक्स बीम को बाहिरी प्लेट र भित्री बाफल्स बीच वेल्ड वेल्डिंग को लागी एक विशेष उपकरण हो।


4-CO2/MAG ब्याक वेल्डिङ मेसिन
XQHB15L श्रृंखला बक्स बीम क्यान्टिलभर ग्यास शिल्डेड वेल्डिंग मेसिन एक विशेष वेल्डिंग उपकरण हो जुन विशेष रूपमा बक्स बीम (स्तम्भ) को ब्याकिङ वेल्डिंग र ब्याकिङ पछि वेल्डिंग भर्नको लागि डिजाइन गरिएको हो, जुन हाम्रो कम्पनीले बजारको माग र स्टिल संरचना उपकरणहरू विकास गर्ने वर्षको अनुभवको आधारमा सुरू गरेको हो। ।

5-CO2/MAG भरिने वेल्डिङ मेसिन
XQHB15 श्रृंखला बक्स बीम क्यान्टिलभर ग्यास शिल्डेड वेल्डिंग मेसिन एक विशेष वेल्डिंग उपकरण हो जुन विशेष रूपमा बक्स बीम (स्तम्भ) को ब्याकिङ वेल्डिंग र ब्याकिङ पछि वेल्डिंग भर्नको लागि डिजाइन गरिएको हो, जुन हाम्रो कम्पनीले बजारको माग र स्टिल संरचना उपकरणहरू विकास गर्ने वर्षको अनुभवको आधारमा सुरू गरेको हो। ।

6-जलमग्न आर्क वेल्डिङ मेसिन
XMHB15 बक्स गर्डर क्यान्टिलिभर सबमर्ज्ड आर्क वेल्डिङ मेसिन स्टिल संरचना उद्योगको लागि जिनफेङ वेल्डिङ एण्ड कटिङ कम्पनीले सुरु गरेको उत्कृष्ट उत्पादन हो। यो एक विशेष वेल्डिंग उपकरण हो जुन विशेष रूपमा ठूला र मध्यम आकारको बक्स बीमहरू (स्तम्भहरू) वेल्डिंगको लागि डिजाइन गरिएको हो। वर्षौंमा, निरन्तर अनुकूलन र सुधार पछि, प्रदर्शन थप सिद्ध भएको छ।

7-अन्त-अनुहार मिलिङ मिसिन
आर्थिक निर्माणको द्रुत विकासको साथ, निर्माण, पुल र अन्य उद्योगहरूमा इस्पात संरचना इन्जिनियरिङको गुणस्तरको लागि कडा आवश्यकताहरू छन्। एच-बीमको बट जोइन्ट, बक्स बीम र स्तम्भ, र पातलो भागहरू, र वर्कपीसको अन्तिम अनुहार प्रशोधन एक आवश्यक प्रक्रिया भएको छ। अन्तिम अनुहार प्रशोधनले वर्कपीसको गुणस्तरमा मात्र सुधार गर्दैन, साइटमा स्थापना र निर्माण त्रुटिहरू कम गर्दछ, निर्माण अवधि छोटो पार्छ, र साइटमा निर्माण दक्षता सुधार गर्दछ। यसले इस्पात संरचना उद्यमहरूमा राम्रो आर्थिक लाभ पनि ल्याउँछ। स्टिल संरचना उद्यमहरूको वास्तविक प्रशोधन अवस्था अनुसार, हाम्रो कम्पनीले अन्तर्राष्ट्रिय स्तरमा समान उत्पादनहरूको फाइदाहरू अवशोषित गर्दैछ, र बजारको माग पूरा गर्न समयमै नयाँ उत्पादनहरू सुरू गरेको छ। यो इस्पात संरचना उद्योगमा मात्र प्रयोग गरिएको छैन, तर सामान्य उपकरणको रूपमा पनि प्रयोग गर्न सकिन्छ, व्यापक रूपमा पुल, बिजुली, तेल, पेट्रोकेमिकल र अन्य मेसिनरी निर्माण उद्योगहरूमा प्रयोग गरिन्छ।


8-बीम फ्लिपर 180° उल्टो
मोबाइल 180 ° हाइड्रोलिक बीम फ्लिपरका दुई टुक्राहरू एक छेउमा वेल्डेड वर्कपीसहरूको टर्न-ओभरको लागि प्रयोग गरिन्छ। काम गर्दा, वर्कपीसलाई रोलर टेबल वा वर्क-पीस र्याकबाट टाढा लैजानुहोस्, र रिड्यूसरले दुईवटा बीम फ्लिपरहरूलाई सिंक्रोनस रूपमा वर्कपीसलाई रोलर टेबल वा वर्क-पीस र्याकको छेउमा सार्न ड्राइभ गर्छ, र त्यसपछि दुई हाइड्रोलिक सिलिन्डरहरू। दुई हातलाई सिंक्रोनस रूपमा घुमाउन ड्राइभ गर्नुहोस्, वर्कपीसलाई रोलर टेबल वा वर्क-पीस र्याकको बीचमा उल्टाइएपछि सार्नुहोस्, र त्यसपछि वर्कपीसलाई अर्को प्रक्रिया वा वेल्डिङमा लैजानुहोस्।
वास्तविक अवस्था अनुसार, छोटो बीम फ्लिप गर्न समूहको रूपमा दुई टुक्राहरू अलग-अलग प्रयोग गर्न सकिन्छ। एकै समयमा, लामो बीमहरू उल्टाउनको लागि 4 टुक्राहरू पनि एक समूहमा जोड्न सकिन्छ। उच्च लचिलोपन र दक्षता।


बीम फ्लिपर्स को कार्य प्रवाह चार्ट:

9-स्टील कार्ट
यो उपकरण मुख्यतया उत्पादन प्रक्रिया संग समन्वय गर्न को लागी प्रयोग गरिन्छ कन्भेइङ रोलर टेबल वा अन्य उपकरणहरु लाई प्रशोधन गर्न को लागी उपकरण मा workpiece सार्न। स्टिल कार्टमा मुख्यतया दुई कार्य प्रकार्यहरू छन्: हिड्ने र उठाउने। workpiece को विस्थापन हेरफेर र नियन्त्रण मार्फत पूरा गर्न सकिन्छ। उपकरण सरल संरचना, सुविधाजनक सञ्चालन र स्थिर सञ्चालन छ। मेशिनले भारी शुल्क डिजाइन अपनाउछ, अधिकतम 30 टन लोडको साथ;


10-रोलर टेबल
यो मुख्यतया बक्स बीम को विधानसभा देखि वेल्डिंग को पूरा गर्न को लागी workpieces को लागी प्रयोग गरिन्छ, अन्त फेसिंग।

स्टील प्लेटबाट वेल्डेड बक्स बीम कसरी उत्पादन गर्ने?

प्लेटबाट एच बीम र अन्तिम निरीक्षण सम्मको उत्पादनको लागि उत्पादन प्रवाह चार्ट निम्न छ।
उत्पादन प्रवाह चार्ट


बक्स-बीम वेल्डिङ लाइनहरू प्रयोगकर्ताहरूको कारखानामा स्थापित
