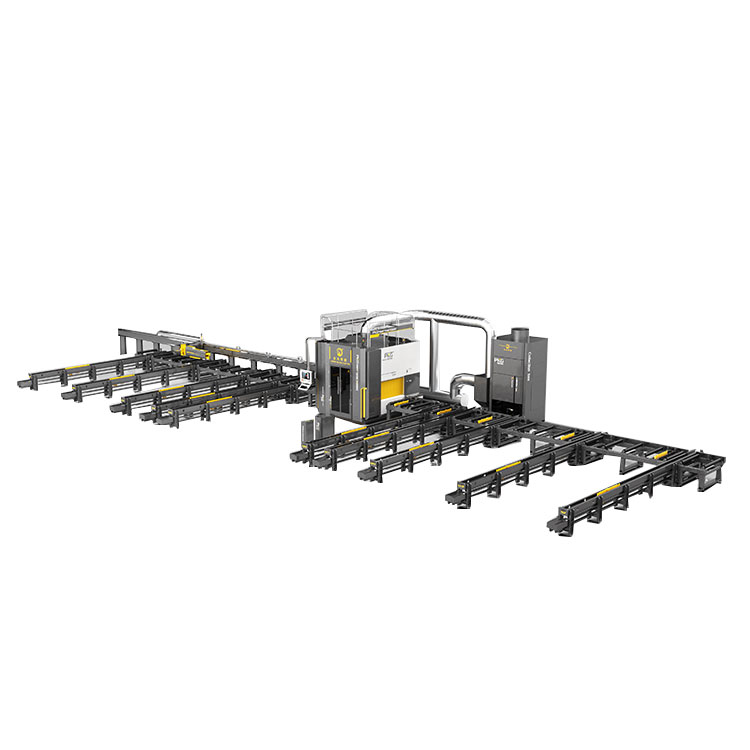

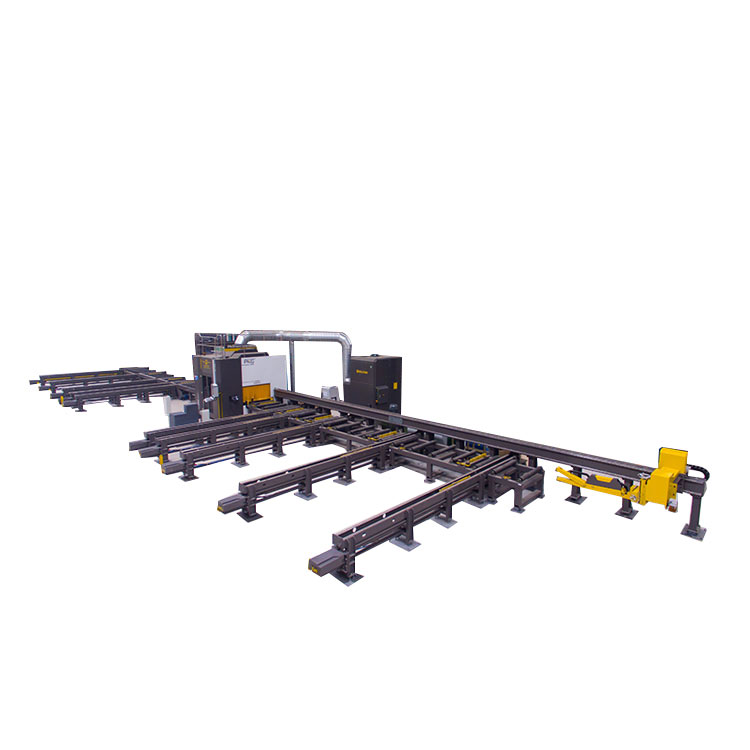

बीम रोबोट काट्ने मेसिन

JINFENG® किफायती मूल्यमा बीम रोबोट काट्ने मेसिनको एक पेशेवर चीन निर्माता र आपूर्तिकर्ता हो। बीम रोबोट काट्ने मेसिनहरू एच बीम (आई बीम), कोण, रोबोट हातको च्यानलका विभिन्न स्टिल प्रोफाइलहरूमा प्लाज्मा काट्ने कार्य गर्न उच्च प्रदर्शन गर्ने एच-बीम प्लाज्मा कोपिङ मेसिनहरू हुन्।

सोधपुछ पठाउनुहोस्

PDF डाउनलोड गर्नुहोस्

उत्पादन विवरण
JINFENG® एक पेशेवर चीन निर्माता र आपूर्तिकर्ता होबीम रोबोट काट्ने मेसिनs किफायती मूल्य संग। दबीम रोबोट काट्ने मेसिनs एच बीम (I बीम), कोण, रोबोट हातको च्यानलको विभिन्न स्टिल प्रोफाइलहरूमा प्लाज्मा काट्ने कार्य कार्यान्वयन गर्न उच्च प्रदर्शन गर्ने एच-बीम प्लाज्मा कोपिङ मेसिनहरू हुन्।

PKG500



बीम रोबोट काट्ने मेसिन



सबै को लागीबीम रोबोट काट्ने मेसिनJINFENG WELDCUT द्वारा निर्मित s र प्लाज्मा काट्ने मेसिनहरूमा २ वर्षको वारेन्टी हुनेछ, र जसमा रोलर टेबल, क्रस कन्भेयर, डस्ट फिल्टर, प्लाज्मा काट्ने प्रणाली, र डट पेन मार्किङ उपकरण जस्ता वैकल्पिक कार्यहरू छन् र सबै CAD-CAM इन्टरफेसहरूलाई समर्थन गर्दछ। PKGबीम रोबोट काट्ने मेसिनs विभिन्न उद्योगहरूका अन्त-प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत रोबोटिक प्लाज्मा काट्ने लाइन हो।



निर्दिष्टीकरणहरू



मोडेल

एच-बीम

कोण

ई-कोण

च्यानल

लम्बाइ

वजन

PKG500





150*120mm-

1000*500mm

100*75mm-

५००*१५० मिमी

७५*७५ मिमी-

220*220mm

100*50mm-

1000*500mm

12000mm

12T

समर्थन प्लाज्मा काटने, प्लाज्मा मार्किंग, डट पेन मार्किंग, CAD-CAM सफ्टवेयर



सुविधा र आवेदन



1. PRGबीम रोबोट काट्ने मेसिनs एक उच्च स्वचालन काट्ने उपकरण हो जुन एबीबी सिक्स एक्सिस रोबोट आर्मसँग एकीकृत हुन्छ। एक अपरेटर द्वारा एक कुञ्जी अपरेशन द्वारा, लाइनले सामग्री लोडिङ र प्लाज्मा काटन पछि भागहरू अनलोडिङबाट स्वचालित प्रशोधन सुरु गर्दछ।

2. एक PKGबीम रोबोट काट्ने मेसिनs एक अपरेटरले प्रतिस्थापन गर्न सक्छ:

बीम ड्रिलिंग लाइन

ब्यान्डसा

कोण रेखा

प्लेट/बार प्रशोधन लाइन

कोपिङ मेसिन

मार्किङ मेसिन



3. लाइन MES प्रणालीसँग पूर्ण रूपमा एकीकरण हुन सक्छ र ईन्जिनियरहरूलाई काम गर्ने साइटमा ईन्जिनियरहरू नपठाई इन्टरनेट मार्फत समस्याहरू समाधान गर्नको लागि निर्माताबाट इन्जिनियरहरूलाई सजिलैसँग रिमोट निदान गर्न टोली दर्शक मार्फत रिमोट कन्ट्रोललाई अनुमति दिन सक्छ।

3. CNC प्रणालीले सबै मुख्य लाइन प्रणाली (रोबोट, रोलर टेबल, क्रस कन्वेयर, मापन कार्ट र ग्रिपर, मार्किङ प्रणाली) को पूर्ण नियन्त्रण प्रदान गर्दछ।

4. Tribon/AM बाट सिर्जना गरिएका *.gen फाइलहरू, TEKLA डिजाइन सफ्टवेयर र अन्य ढाँचाहरूबाट निर्यात गरिएका DSTV फाइलहरू पढ्न सक्नुहुन्छ।

5. योबीम रोबोट काट्ने मेसिनs स्टिल निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ (निर्माण संरचनाहरू, पुलहरू, रेलमार्ग, ट्रेलरहरू, ट्रेन वागनहरू, स्टेयर स्ट्रिङरहरू, ह्यान्डरेलहरू र अन्य माध्यमिक स्टिलहरूको निर्माणको लागि प्लाज्मा बीम कोपिङ), स्टिल संरचना र अपतटीय (शीर्ष साइटहरूका लागि बीम कोपिङ, लिभिंग क्वार्टरहरू, सब्सिया म्यान फ्रेम संरचनाहरू, सब्सिया म्यान फ्रेमहरू, उप-समुदाय सुरक्षा संरचनाहरू, रैकहरू समर्थन गर्दछ। स्किडहरू, सबसी संरचनाहरू, र समर्थन फ्रेमहरूका लागि एच-बीम कोपिङ), र अनशोरमा लागू गरियो।





विवरणहरू



यो PKGबीम रोबोट काट्ने मेसिनs समावेश छ:

क्रस कन्वेयरहरू

कार्ट र ग्रिपर मापन गर्दै

डट पेन चिन्ह लगाउने उपकरण

इनपुट रोलर तालिका

रोबोट प्लाज्मा काट्ने चेम्बर

आउटपुट रोलर तालिका



संरचना दृश्य


क्रस कन्वेयर â चेन प्रकार


PKG को इनपुट रोलर तालिकामा क्रस कन्वेयर (चेन प्रकार) एकीकृत गरेरबीम रोबोट काट्ने मेसिनs, क्रेनको जोखिमलाई ० मा कम गर्न क्रेन प्रयोग नगरी एच बीम र अन्य प्रोफाइलहरू आवश्यक ठाउँमा सार्न सकिन्छ।


कार्ट र ग्रिपर मापन गर्दै


प्रोफाइल फिडको लम्बाइ नाप्नको लागि एकै समयमा प्रोफाइललाई कटिङ चेम्बरमा खुवाउने।




डट पेन चिन्ह लगाउने उपकरण


भाग नम्बरको स्थायी ट्रेसबिलिटी मार्किङ प्रदान गर्नुहोस्।



रोबोट काट्ने चेम्बर


प्लाज्मा टर्चको साथ प्रोफाइलहरूमा उच्च गुणस्तरको काट्ने कार्य गर्न, र अक्सि इन्धन टर्चको साथ मुसाको प्वालहरू काट्न कटिङ चेम्बर भित्र 6 अक्ष रोबोट हात स्थापना गरेर।




इनपुट/आउटपुट रोलर तालिकाहरू


रोलर टेबलको काम गरेर, एच-बीम कोपिङ मिसिनहरूले श्रम कम गर्न र उत्पादन बढाउन उच्च स्वचालन चलिरहेको छ।



क्रस कन्वेयर â अनलोड गर्दै


PKG को आउटपुट रोलर तालिकामा क्रस कन्वेयर एकीकृत गरेरबीम रोबोट काट्ने मेसिनs, क्रेनको जोखिमलाई ० मा कम गर्न क्रेन प्रयोग नगरी, काटिसकेपछिका भागहरूलाई आवश्यक ठाउँमा सार्न सकिन्छ।
