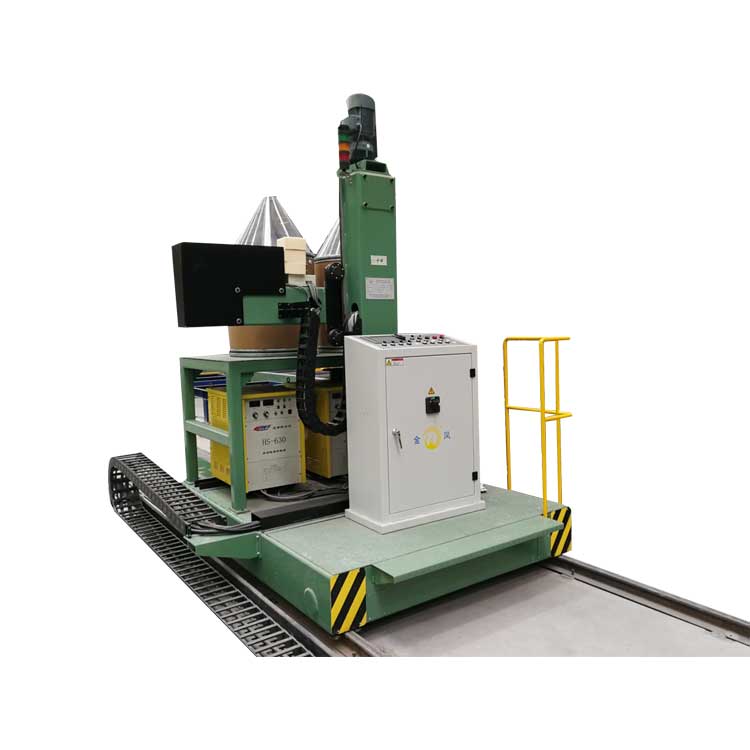

बक्स बीम Esw इलेक्ट्रोस्लाग वेल्डिङ मेसिनहरू

JINFENG WELDCUT ले 1 वर्षको वारेन्टी प्रदान गर्नेछबक्स बीम ESW इलेक्ट्रोस्लाग वेल्डिङ मेसिनहरू। बक्स बीम उत्पादन लाइनका मुख्य विद्युतीय तत्वहरू विश्व प्रसिद्ध ब्रान्डबाट छनोट गरिएका छन् जसले प्रयोगकर्ताहरूलाई चीनबाट लामो दूरीबाट नआइकन स्थानीय भाषामा पार्टपुर्जाहरू फेला पार्न थप सहज बनाउनेछ।बक्स बीम ESW इलेक्ट्रोस्लाग वेल्डिङ मेसिनहरूस्टिल संरचना, स्टिल निर्माण र उच्च भवनबाट अन्तिम प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत र उच्च दक्षता उपकरणहरू हुन्।

संरचना दृश्य

निर्दिष्टीकरणहरू

NO	मोडेल	XZHB15	XZM2016
1	बक्स बीम चौडाई	□300～□1500 मिमी	300 ~ 2000 मिमी
2	बक्स बीम उचाइ	□300～□1500 मिमी	300 ~ 1600 मिमी
3	बक्स बीम लम्बाइ	6000～15000 मिमी	4000-15000mm
4	रेल लम्बाइ	17000mm (2 मिसिनहरू समान रेलहरू साझेदारी गर्दै)	20000mm
5	रेल स्प्यान	1400mm	3500mm
6	गर्डर उठाउने गति	1380mm/min	1600mm
7	अनुदैर्ध्य यात्रा गति	८००–४५०० मिमी/मिनेट	८००–४५०० मिमी/मिनेट
8	वेल्डिंग फारम	तार उपभोग्य प्रकार, नोजल उपभोग्य प्रकार	तार उपभोग्य प्रकार, नोजल उपभोग्य प्रकार
9	ड्राइभ मोड	दोहोरो ड्राइभ
10	नियन्त्रण मार्ग	चर आवृत्ति stepless गति विनियमन

सुविधा र आवेदन

बक्स बीम ESW इलेक्ट्रोस्लाग वेल्डिङ मेसिनहरूस्टिल संरचना उद्योगको लागि Jinfeng वेल्डिङ र काटन कम्पनी द्वारा शुरू एक उत्कृष्ट उत्पादन हो। यो एक विशेष वेल्डिंग उपकरण हो जुन विशेष रूपमा वेल्डिङ बक्स बीमको लागि डिजाइन गरिएको हो। बक्स बीम निर्माणको क्रममा पर्याप्त कठोरता र टोर्सन प्रतिरोध सुनिश्चित गर्न, बाफ्लहरू (अर्थात स्टिफर प्लेटहरू) सामान्यतया बक्स बीमको भित्री भागमा वेल्डेड गरिन्छ। यो मेसिन बक्स बीम को बाहिरी प्लेट र भित्री बाफल्स बीच वेल्ड वेल्डिंग को लागी एक विशेष उपकरण हो। उपकरणको निम्न फाइदाहरू छन्:

१.१। इलेक्ट्रोस्लाग वेल्डिङ प्रणालीका दुई सेटहरू सुसज्जित छन्, जसले समान विभाजन प्लेटका दुईवटा वेल्डहरूलाई समकालिक रूपमा वेल्ड गर्न सक्छ;

१.२। मेसिन यात्रा गति उच्च र कम गति मा विभाजित छ, जो electroslag वेल्डिंग छेद को छिटो र सही स्थिति को लागी अनुकूल छ;
१.३। क्यान्टिलिभर बीम समग्र लिफ्टिङ र कम गर्नको लागि प्रयोग गरिन्छ, र स्तम्भसँग सम्पर्कमा एक ठाडो गाइड मेकानिज्म छ, जुन लचिलो र स्थिर छ;
क्रस स्लाइडर संयन्त्रले इलेक्ट्रोस्लाग वेल्डिङको समयमा वेल्डिङ विचलन रोक्न वेल्डिङ बन्दुकको स्थिति समायोजन गर्न सक्छ;
१.५ स्वचालन, भरपर्दो सञ्चालन, सरल संरचना, र सुविधाजनक सञ्चालन र रखरखाव को उच्च डिग्री।

बक्स-बीम ESW इलेक्ट्रोस्लाग वेल्डिङ मेसिनहरू प्रयोगकर्ताहरूको कारखानामा स्थापित

स्टील प्लेटबाट वेल्डेड बक्स बीम कसरी उत्पादन गर्ने?

प्लेटबाट एच बीम र अन्तिम निरीक्षण सम्मको उत्पादनको लागि उत्पादन प्रवाह चार्ट निम्न छ।
उत्पादन प्रवाह चार्ट
