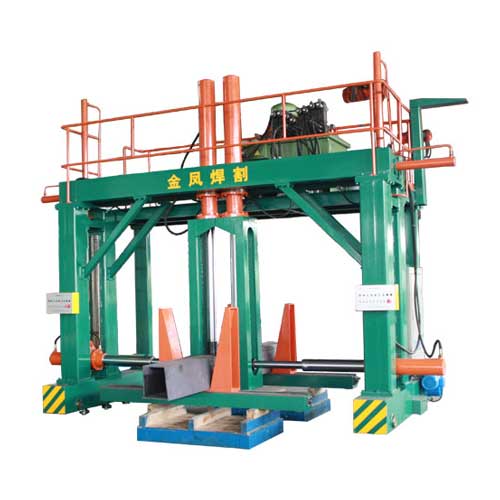

बक्स बीम एसेम्बलिङ मेसिनहरू

JINFENG WELDCUT ले XXZ15 को लागि 1 वर्षको वारेन्टी प्रदान गर्नेछबक्स बीम संयोजन मिसिनहरू। बक्स बीम उत्पादन लाइनका मुख्य विद्युतीय तत्वहरू विश्व प्रसिद्ध ब्रान्डबाट छनोट गरिएका छन् जसले प्रयोगकर्ताहरूलाई चीनबाट लामो दूरीबाट नआइकन स्थानीय भाषामा पार्टपुर्जाहरू फेला पार्न थप सहज बनाउनेछ। XXZ15बक्स बीम संयोजन मिसिनहरूस्टिल संरचना, स्टिल निर्माण र उच्च भवनबाट अन्तिम प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत र उच्च दक्षता उपकरणहरू हुन्।

संरचना दृश्य

निर्दिष्टीकरणहरू

1	बक्स बीम चौडाई	□300～□1500 मिमी
2	बक्स बीम उचाइ	□300～□1500 मिमी
3	बक्स बीम लम्बाइ	6000～15000 मिमी
4	रेल लम्बाइ	19000 मिमी
5	रेल स्प्यान	२५००          मिमी
6	मुख्य मेसिन चल्ने गति	०.५~４ मि/मिनेट
7	हाइड्रोलिक प्रणाली को काम दबाव	१२ एमपीए
8	साइड सिलिन्डरको अधिकतम दबाव	15t×2
9	माथिल्लो सिलिन्डरको अधिकतम दबाव	21t×2
10	ड्राइभ मोड	डबल पक्षीय चर आवृत्ति ड्राइव

सुविधा र आवेदन

XXZ15बक्स बीम संयोजन मिसिनहरूनिम्न फाइदाहरू छन्:
बक्स बीम (स्तम्भ) "U" आकारको बीम र कभर प्लेटबाट बनेको हुन्छ जुन स्पट वेल्डेड र गठन गरिएको छ। एसेम्बलीको समयमा, वर्कपीस स्थिर हुन्छ, मुख्य मेसिन खण्डहरूमा सर्छ, र क्ल्याम्पिङ असेंबली मोड आवश्यक अनुसार राखिएको हुन्छ।

पहिले, एसेम्ब्ली मेसिनको कन्भेइङ रोलर टेबलमा वेल्ड गरिएको "U-आकारको" स्पटलाई उठाउनुहोस् वा अघिल्लो "U-shaped" असेंबली स्टेशनबाट यो स्टेशनमा ढुवानी गर्नुहोस्। त्यसपछि, रेखाचित्रका आवश्यकताहरू अनुसार माथिल्लो कभर प्लेटलाई "U- आकारको" मा लिनुहोस्, र यसलाई होस्ट साइड प्रेसिङ उपकरण र माथिल्लो थिच्ने उपकरणको रूपमा प्रयोग गर्नुहोस्। सम्पूर्ण वर्कपीसको एसेम्बली पूरा गर्न माथिल्लो कभर प्लेटलाई थिच्नुहोस् र स्पट वेल्ड गर्नुहोस्। लम्बाइमा वर्कपीसको खण्डहरूको एसेम्बली होस्ट मेसिनको गतिशील स्थितिद्वारा प्राप्त हुन्छ। भेला गरिएको वर्कपीसलाई अर्को प्रक्रियाको लागि कन्भेइङ रोलर टेबलद्वारा अर्को प्रक्रियामा पठाइन्छ।
(यहाँ म्यानुअल CO2 MIG वेल्डिङ मेसिनहरू प्रयोगकर्ताद्वारा आपूर्ति गरिन्छ। म्यानुअल वेल्डिङ मेसिनहरू विक्रेता/आपूर्तिकर्ताको आपूर्ति दायरामा छैनन्)

बक्स-बीम एसेम्बलिङ मेसिनहरू प्रयोगकर्ताहरूको कारखानामा स्थापना गरियो

स्टील प्लेटबाट वेल्डेड बक्स बीम कसरी उत्पादन गर्ने?

प्लेटबाट एच बीम र अन्तिम निरीक्षण सम्मको उत्पादनको लागि उत्पादन प्रवाह चार्ट निम्न छ।
उत्पादन प्रवाह चार्ट
