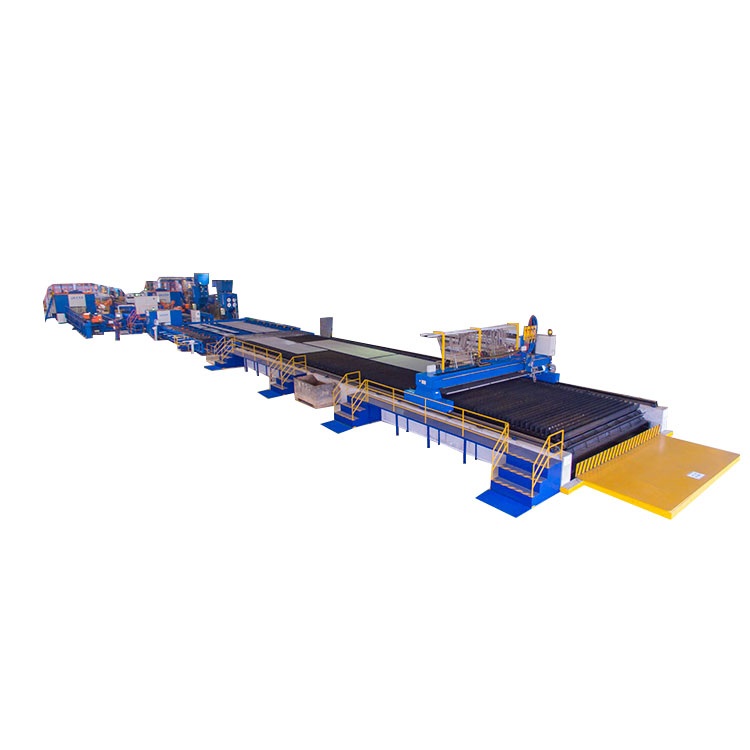

रोबोट प्लाज्मा काट्ने मेसिनहरू

PBG400

रोबोट प्लाज्मा काट्ने मेसिनहरू

सबै को लागीरोबोट प्लाज्मा काट्ने मेसिनहरूJINFENG WELDCUT द्वारा निर्मित 2 वर्षको वारेन्टी हुनेछ, र रोलर टेबलहरू, क्रस कार्ट, डस्ट फिल्टर, प्लाज्मा काट्ने प्रणाली, र डट पेन मार्किङ यन्त्र, रोबोटसँग इन्कजेट मार्किङ जस्ता वैकल्पिक कार्यहरू, र सबै CAD-CAM इन्टरफेसहरूलाई समर्थन गर्दछ। PBGरोबोट प्लाज्मा काट्ने मेसिनहरूविभिन्न उद्योगका अन्त प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत रोबोटिक प्लाज्मा काट्ने लाइन हो।

निर्दिष्टीकरणहरू

सुविधा र आवेदन

1. PBGरोबोट प्लाज्मा काट्ने मेसिनहरूविभिन्न उपकरणहरूसँग एकीकृत उच्च स्वचालन काट्ने लाइनहरू हुन्। एक अपरेटर द्वारा एक प्रमुख अपरेशनद्वारा, लाइनले सामग्री लोडिङबाट स्वचालित प्रशोधन सुरु गर्दछ, बहु-हेड अक्सिफ्युल काट्ने मेसिनद्वारा प्लेट काट्ने, किनारा सफाई, इन्कजेट मार्किङ, प्लाज्मा काट्ने र भागहरू अनलोडिङ।

2. लाइन MES प्रणालीसँग पूर्ण रूपमा एकीकरण हुन सक्छ र ईन्जिनियरहरूलाई काम गर्ने साइटमा ईन्जिनियरहरू नपठाई इन्टरनेट मार्फत समस्याहरू समाधान गर्नको लागि निर्माताबाट इन्जिनियरहरूलाई सजिलैसँग रिमोट निदान गर्नको लागि टोली दर्शक मार्फत रिमोट कन्ट्रोललाई अनुमति दिन सक्छ।

3. CNC प्रणालीले सबै मुख्य लाइन प्रणाली (रोबोट, रोलर टेबल, क्रस कन्वेयर, मापन कार्ट र ग्रिपर, मार्किङ प्रणाली) को पूर्ण नियन्त्रण प्रदान गर्दछ।

4. Tribon/AM बाट सिर्जना गरिएका *.gen फाइलहरू, TEKLA डिजाइन सफ्टवेयर र अन्य ढाँचाहरूबाट निर्यात गरिएका DSTV फाइलहरू पढ्न सक्नुहुन्छ।

५. दरोबोट प्लाज्मा काट्ने मेसिनहरूफ्ल्याट प्यानल, डबल तल्लो निर्माण, सबसम्ब्लीहरू, बल्कहेडहरू, वेबहरू, विभिन्न जहाजहरू/जहाजहरूका लागि माइक्रो प्यानल बनाउन स्टिफेनरको प्लाज्मा काट्नको लागि शिपबिल्डिंग, शिपयार्ड र अफशोरमा व्यापक रूपमा प्रयोग गरिन्छ। PBG सँगरोबोट प्लाज्मा काट्ने मेसिनहरूशिपयार्ड वा जहाज निर्माणले आफ्नो उत्पादन बढाउन र श्रमिकहरूलाई घटाउन सक्छ।

विवरणहरू

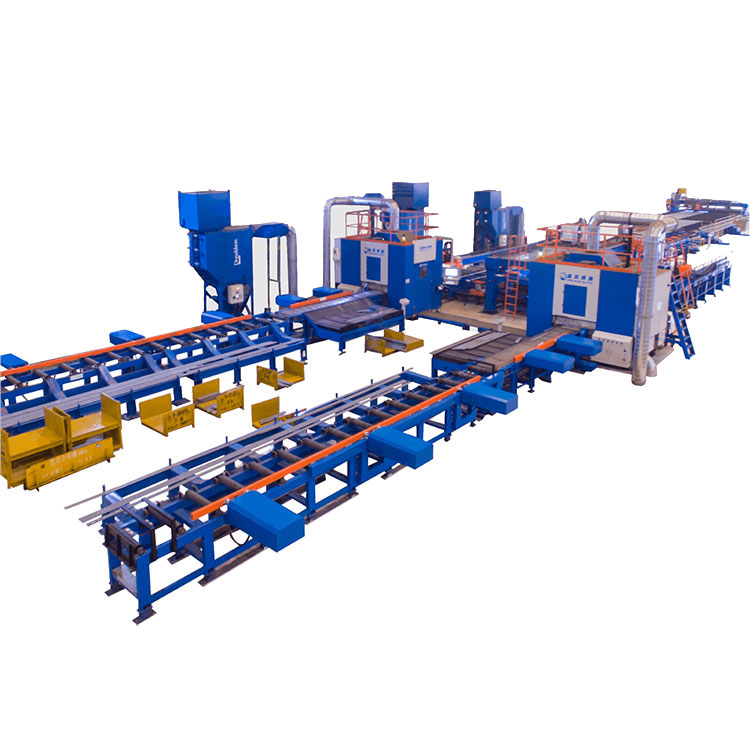

PBG400रोबोट प्लाज्मा काट्ने मेसिनहरूसमावेश छ:

बहु-मशाल ओक्सी-ईन्धन काट्ने मेसिन

रोलर कन्वेयरहरू

किनारा सफाई लाइन

एज च्याम्फरिङ मेसिन

क्रस कन्वेयरहरू

रोबोट हातको साथ मसी चिन्ह लगाइएको

इनपुट रोलर तालिका

डस्ट फिल्टरको साथ रोबोट प्लाज्मा काट्ने चेम्बर

छोटो भाग क्रमबद्ध बेल्ट-प्लेट कन्वेयर

लामो भागको लागि आउटपुट रोलर तालिका

लामो भागको लागि प्राप्त तालिका

संरचना दृश्य

बहु-मशाल ओक्सी-ईन्धन काट्ने मेसिन

अक्सि-इंन्धन काट्ने मेसिन धेरै लामो स्ट्रिपहरूमा स्टिल प्लेटलाई लामो समयसम्म काट्नको लागि बहु टर्चहरूसँग सुसज्जित छ। मेसिनलाई ग्यान्ट्री संरचनामा डिजाइन गरिएको छ र लामो पट्टीलाई बफलर रोलर टेबलमा सार्नको लागि रोलिङ टेबलसँग एकीकृत गरिएको छ। ज्वाला काटिए पछि लामो स्ट्रिपहरू अनलोड गर्न क्रेन वा म्यानुअल आवश्यक पर्दैन।

किनारा सफाई लाइन

PBG400 मा एक किनारा सफाई लाइन एकीकृत गरेररोबोट प्लाज्मा काट्ने मेसिनहरू, प्रोफाइलको छेउबाट प्राइम पेन्ट हटाउन ब्रश पाङ्ग्राहरू प्रयोग गरेर, स्ट्रिप काट्ने ओक्सी फ्लेम कटिङको स्ल्याग र बुरहरू हटाउन ग्राइन्डिङ पाङ्ग्राहरू प्रयोग गरेर, जहाँ वेल्डिङ हुनेछ, अर्को प्रशोधनमा वेल्डिङको गुणस्तर बढाउन सक्छ।

एज च्याम्फरिङ मेसिन

PBG400 मा एज च्याम्फरिङ मेसिन एकीकृत गरेररोबोट प्लाज्मा काट्ने मेसिनहरू, समतल पट्टीको 4 किनाराहरूमा थिच्नका लागि थिच्ने पाङ्ग्राहरू प्रयोग गरेर, लामो पट्टी जुन थर्मल कटिङ पछि धारदार किनाराको साथ R2-R3 राउन्ड एजमा 4 किनारालाई आकार दिनको लागि, जुन अर्को प्रक्रियामा पेन्टिङको लागि राम्रो सतह हुनेछ।

इन्कजेट मार्किङ रोबोट

रोबोट हातमा इन्कजेट मार्किङ हेड स्थापना गर्न। लामो स्ट्रिप स्टिल पट्टीको सम्पूर्ण लम्बाइमा मसी चिन्ह लगाउनको लागि रोबोट फ्ल्याट पट्टीको लम्बाइमा चलिरहेको छ। प्रोफाइलमा मसी प्रिन्ट गरेपछि, प्रोफाइललाई मूल स्थानमा फर्किनु पर्दैन त्यसपछि PBG400 मा सार्नको लागि।रोबोट प्लाज्मा काट्ने मेसिनहरूप्लाज्मा काट्ने को लागी काटन कक्ष।

रोबोट काट्ने चेम्बर

प्रोफाइलहरूमा उच्च गुणस्तरको काट्ने कार्य गर्न कटिङ चेम्बर भित्र 6 अक्ष रोबोट हात स्थापना गरेर। यो सम्पूर्ण PBG400 को मुख्य भाग होरोबोट प्लाज्मा काट्ने मेसिनहरूप्लाज्मा काट्ने को लागी काटन कक्ष।

बेल्ट-प्लेट कन्वेयर र रिसिभिङ टेबल

चेम्बर काटन पछि बेल्ट-प्लेट कन्वेयर सुसज्जित गरेर, PBG400रोबोट प्लाज्मा काट्ने मेसिनहरूस्वचालित रूपमा छोटो भागहरू र स्वचालित आउटपुट भागहरू क्रमबद्ध गर्न सक्नुहुन्छ। सञ्चालकले छोटो भागहरू सजिलैसँग पूरा गर्नका लागि छोटो भागलाई पुशरद्वारा रिसिभिङ टेबलमा धकेलिन्छ।

लामो भाग पुशर र प्राप्त तालिका

लामो भाग पुशरलाई आउटपुट रोलर तालिकामा एकीकृत गरिएको छ, जब लामो भाग यहाँ आउटपुट रोलर तालिकामा आइपुग्छ, पुशरले स्वचालित रूपमा लामो भागलाई रिसिभिङ टेबलमा खस्नेछ।
