बीम फ्लिपर्स

JINFENG WELDCUT ले 1 वर्षको वारेन्टी प्रदान गर्नेछबीम फ्लिपर्स। बक्स बीम उत्पादन लाइनका मुख्य विद्युतीय तत्वहरू विश्व प्रसिद्ध ब्रान्डबाट छनोट गरिएका छन् जसले प्रयोगकर्ताहरूलाई चीनबाट लामो दूरीबाट नआइकन स्थानीय भाषामा पार्टपुर्जाहरू फेला पार्न थप सहज बनाउनेछ। दबीम फ्लिपर्सस्टिल संरचना, स्टिल निर्माण र उच्च भवनबाट अन्तिम प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत र उच्च दक्षता उपकरणहरू हुन्।

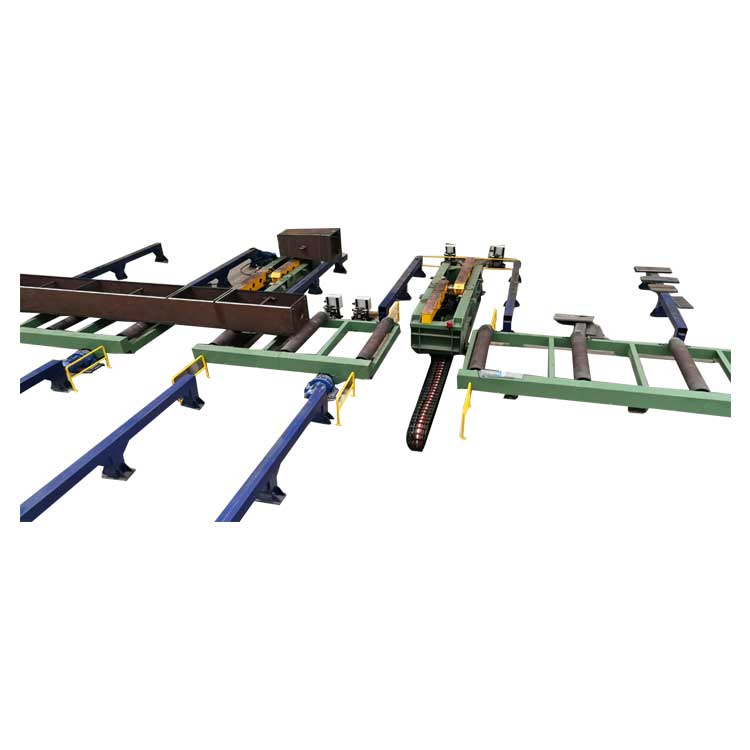

संरचना दृश्य

उपकरण प्रयोग

चल 180 ° हाइड्रोलिक को दुई पीसीबीम फ्लिपर्सप्रत्येक सेटमा प्रदान गरिन्छ, मुख्यतया एक छेउमा वेल्डिंग पछि ओभर टर्निंग वर्कपीसको लागि प्रयोग गरिन्छ। काम गर्दा, वर्कपीसलाई रोलर टेबल वा वर्कपीस र्याकबाट टाढा लिनुहोस्, र रिड्यूसरले रोलर टेबल वा वर्कपीस र्याकको छेउमा वर्कपीस सार्नको लागि सिंक्रोनस रूपमा सार्न दुई ओभरटर्निङ कोष्ठकहरू ड्राइभ गर्दछ। त्यसपछि, दुईवटा हाइड्रोलिक सिलिन्डरहरूले एल आकारको दुईवटा हातहरूलाई सिंक्रोनस रूपमा घुमाउन चलाउँछन्। वर्कपीस उल्टाइएपछि, यसलाई रोलर टेबल वा वर्कपीस र्याकको बीचमा सारिन्छ, र त्यसपछि वर्कपीसलाई अर्को प्रक्रियामा सारिन्छ वा वेल्डेड गरिन्छ।

मुख्य प्राविधिक मापदण्डहरू

1	कार्य टुक्रा वजन	≤30t
2	यात्रा मोटर शक्ति	1.5×2＝3.0kW
3	हिड्ने गति	६ मिनेट/मिनेट
4	हाइड्रोलिक स्टेशन दबाव	अधिकतम 16Mpa
5	रेल केन्द्र दूरी	900mm

कार्यसम्पादन विशेषताहरू

उपकरणमा मुख्य मेसिन, हाइड्रोलिक प्रणाली र विद्युतीय नियन्त्रण प्रणाली हुन्छ। दुई जनाको समूहबीम फ्लिपर्सएकै साथ उल्टाउन र सार्न प्रयोग गरिन्छ। दुईको पल्टिने प्रक्रियाबीम फ्लिपर्सटिल्टिङ प्रक्रियाको क्रममा प्रत्येक उल्टो हातको सिंक्रोनस रोटेशन सुनिश्चित गर्न उन्नत हाइड्रोलिक सिंक्रोनाइजेसन भल्भद्वारा नियन्त्रित हुन्छ। workpiece को 90 ° टर्नओभर प्राप्त गर्न workpiece को टर्नओभर प्रक्रिया म्यानुअल रूपमा नियन्त्रण गर्नुहोस्।

३.२ प्रत्येकबीम फ्लिपर्समानक हाइड्रोलिक इन्जिनियरिङ सिलिन्डरहरूको सेट प्रयोग गर्दछ "L" प्रकार घुमाउने हातलाई घुमाउनको लागि, जसले workpiece लाई घुमाउन सक्छ। टर्नओभर कोष्ठकमा स्पीड रिड्यूसर र हिड्ने व्हील व्यवस्थित गरिएको छ, जसले टर्नओभर कोष्ठकलाई गतिशील कार्य गर्न सक्षम पार्छ।

3.3 उपकरणहरू हाइड्रोलिक रूपमा संचालित हुनुपर्छ र प्रभाव प्रतिरोध, स्थिर उल्टो, र यान्त्रिक रूपमा चल्ने मेसिनहरूको तुलनामा कम विफलता दरको विशेषताहरू हुनुपर्छ। यसलाई वर्कपीस 90 º फ्लिप गर्न मात्र प्रयोग गर्न सकिँदैन, तर यसलाई विभिन्न स्टेशनहरू बीच सार्नको लागि पनि उठाउन सकिन्छ। परम्परागत चेन टर्नओभर मेशिनहरूको तुलनामा, वर्क स्टेसन मात्र बन्द छैन, वर्कपीस भित्र र बाहिर लिफ्टिंग र यातायातको सुविधा प्रदान गर्दै, तर समग्र आयामहरू, विशेष गरी उचाइ आयामहरू, धेरै कम छन्, र सञ्चालन सुरक्षित र भरपर्दो छ। लिंकेज नियन्त्रणको दुई सेटको एउटा समूह, सञ्चालन गर्न सजिलो, सुरक्षित र भरपर्दो।

प्रयोगकर्ताहरूको कारखानामा बीम फ्लिपरहरू स्थापना गरियो
