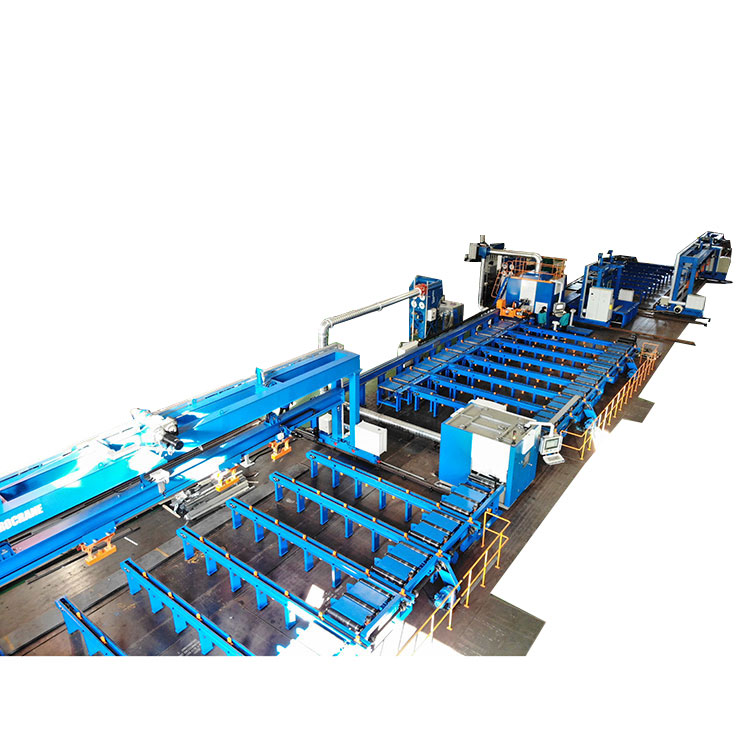

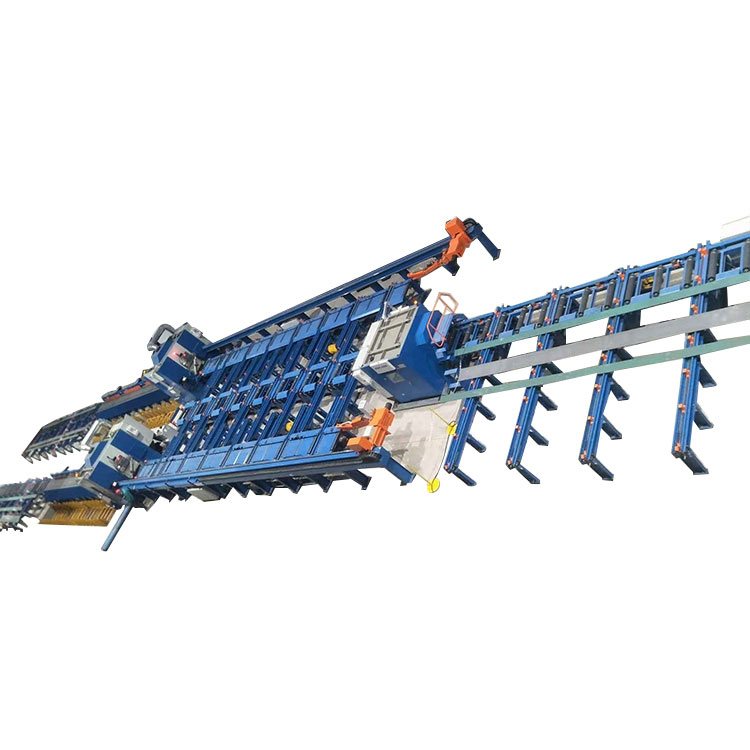

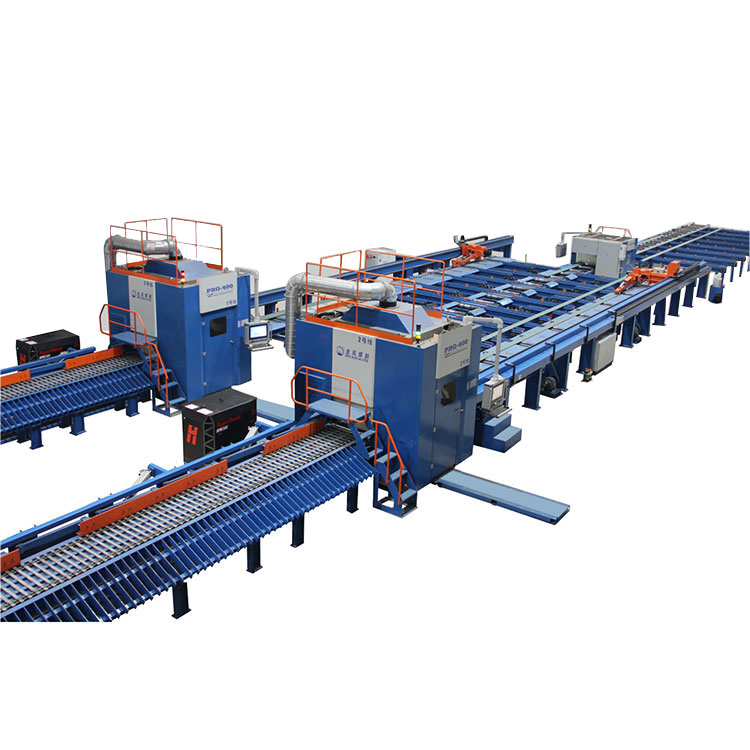

सबै को लागीप्रोफाइल रोबोट काट्ने लाइनJINFENG WELDCUT द्वारा निर्मित s र प्लाज्मा काट्ने मेसिनहरूमा 2 वर्षको वारेन्टी हुनेछ, र जुन क्रेन लोडिङ, एज क्लिनिङ, इन्कजेट मार्किङले सुसज्जित छन्, सबै CAD-CAM इन्टरफेसहरूलाई विकल्पहरूको रूपमा समर्थन गर्दछ। पीआरजीप्रोफाइल रोबोट काट्ने लाइनs विभिन्न उद्योगहरूका अन्त-प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत रोबोटिक प्लाज्मा काट्ने लाइन हो।
मोडेल |
बल्ब |
पट्टी |
कोण |
ई-कोण |
टी-बीम |
च्यानल |
एच-बीम |
लम्बाइ |
वजन |
|
|
|
|
|
|
|
|
|
|
PRG 400 |
80*5mm â 400*20mm |
100*5mm â 400*20mm |
100*75mm- 300*150mm |
७५*७५ मिमी- 180 * 180 मिमी |
100*50mm- 350 * 150 मिमी |
100*50mm- 400*115mm |
N/A |
12000mm |
1.5T |
PRG 600 |
80*5mm â 550*20mm |
100*5mm â 600*30mm |
100*75mm- ५००*१५० मिमी |
७५*७५ मिमी- 220*220mm |
100*50mm- 500*200mm |
100*50mm- 400*200mm |
150*150mm- 400*200mm |
12000mm |
2.5T |
समर्थन प्लाज्मा काटने, प्लाज्मा मार्किंग, Inkjet मार्किंग, CAD-CAM सफ्टवेयर |
1. PRGप्रोफाइल रोबोट काट्ने लाइनs एक उच्च स्वचालन काट्ने उपकरण हो जुन एबीबी सिक्स एक्सिस रोबोट आर्मसँग एकीकृत हुन्छ। एक अपरेटर द्वारा एक कुञ्जी अपरेशन द्वारा, लाइनले सामग्री लोडिङ र प्लाज्मा काटन पछि भागहरू अनलोडिङबाट स्वचालित प्रशोधन सुरु गर्दछ।
2. लाइन MES प्रणालीसँग पूर्ण रूपमा एकीकरण हुन सक्छ र ईन्जिनियरहरूलाई काम गर्ने साइटमा ईन्जिनियरहरू नपठाई इन्टरनेट मार्फत समस्याहरू समाधान गर्नको लागि निर्माताबाट इन्जिनियरहरूलाई सजिलैसँग रिमोट निदान गर्नको लागि टोली दर्शक मार्फत रिमोट कन्ट्रोललाई अनुमति दिन सक्छ।
3. CNC प्रणालीले सबै मुख्य लाइन प्रणाली (रोबोट, रोलर टेबल, क्रस कन्वेयर, मापन कार्ट र ग्रिपर, मार्किङ प्रणाली) को पूर्ण नियन्त्रण प्रदान गर्दछ।
4. Tribon/AM बाट सिर्जना गरिएका *.gen फाइलहरू, TEKLA डिजाइन सफ्टवेयर र अन्य ढाँचाहरूबाट निर्यात गरिएका DSTV फाइलहरू पढ्न सक्नुहुन्छ।
5. योप्रोफाइल रोबोट काट्ने लाइनफ्ल्याट प्यानल, डबल बटम कन्स्ट्रक्सन, सबसम्ब्लीहरू, बल्कहेडहरू, जालहरू, विभिन्न जहाजहरू/जहाजहरूका लागि माइक्रो प्यानल बनाउन स्टिफेनरको प्लाज्मा काट्नको लागि जहाज निर्माण, शिपयार्ड र अफशोरमा व्यापक रूपमा प्रयोग गरिन्छ। PRG संगप्रोफाइल रोबोट काट्ने लाइनs, शिपयार्ड वा जहाज निर्माणले आफ्नो उत्पादन बढाउन र श्रमिकहरूलाई घटाउन सक्छ।

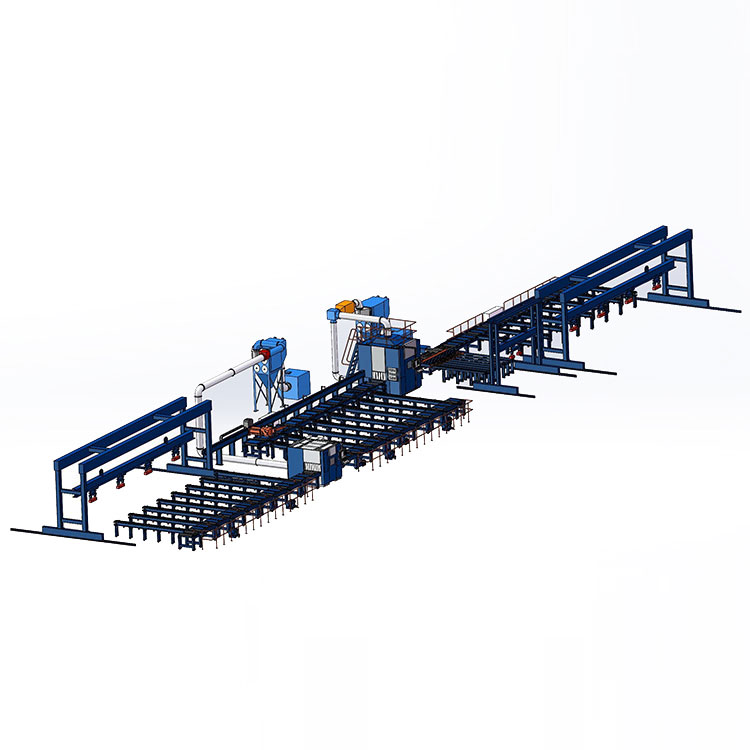

पीआरजीप्रोफाइल रोबोट काट्ने लाइनs समावेश छ:
प्रोफाइल लोडिङ क्रेन
किनारा सफाई लाइन:
प्रोफाइल लोडिङका लागि क्रस कन्वेयरहरू
इनपुट रोलर तालिका
धुलो फिल्टर संग सफाई कक्ष।
आउटपुट रोलर तालिका।
बफलरको लागि क्रस कन्वेयर
लोड गर्नको लागि क्रस कन्वेयर
कार्ट र ग्रिपर मापन गर्दै
इनपुट रोलर तालिका
इन्कजेट मार्किङ उपकरण,
डस्ट फिल्टरको साथ रोबोट प्लाज्मा काट्ने चेम्बर
छोटो भाग क्रमबद्ध बेल्ट-प्लेट कन्वेयर
लामो भागको लागि आउटपुट रोलर तालिका
लामो भागहरूको लागि क्रस कन्वेयर
क्रेनहरू अनलोड गर्दै
PRG मा एक किनारा सफाई लाइन एकीकृत गरेरप्रोफाइल रोबोट काट्ने लाइनs, वेल्डिङ भएको प्रोफाइलको छेउबाट प्राइम पेन्ट हटाउन ब्रश पाङ्ग्राहरू प्रयोग गरेर, अर्को प्रशोधनमा वेल्डिङको गुणस्तर बढाउन सक्छ।
प्रोफाइल फिडको लम्बाइ नाप्नको लागि एकै समयमा प्रोफाइललाई कटिङ चेम्बरमा खुवाउने।
अक्षर, संख्या, प्रतीक र झुकाउने रेखा (उल्टो रेखाहरू) छाप्न इन्कजेट चिन्ह लगाउने उपकरणद्वारा
प्रोफाइलहरूमा उच्च गुणस्तरको काट्ने कार्य गर्न कटिङ चेम्बर भित्र 6 अक्ष रोबोट हात स्थापना गरेर।
चेम्बर काटेर, PRG पछि बेल्ट-प्लेट कन्वेयर सुसज्जित गरेरप्रोफाइल रोबोट काट्ने लाइनs स्वचालित रूपमा छोटो भागहरू र स्वचालित आउटपुट भागहरू क्रमबद्ध गर्न सक्नुहुन्छ।
