प्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरू

TG/TPG

CNCप्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरू

सबै CNC को लागीप्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरूJINFENG WELDCUT द्वारा निर्मित 2 वर्षको वारेन्टीको साथ अन्तिम प्रयोगकर्तालाई डेलिभर गरिनेछ।

सीएनसीप्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरूसर्भो मोटर्स संग दोहोरो ड्राइव छन्। पोर्टलमा चल्ने रेलहरू उच्च कठोरताको साथ रेलवे रेलबाट बनाइन्छ, जुन 0.02mm भन्दा कम रेलहरूको शुद्धता सुनिश्चित गर्न रेल ग्राइन्डिङ मेसिनद्वारा सटीक मेसिनिङ र ग्राइन्ड गरिन्छ, यसरी भागहरूको उच्च गुणस्तर काटन सुनिश्चित गर्न।

सीएनसीप्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरूधातु पाना प्रशोधनका लागि विभिन्न उद्योगहरूमा धेरै लोकप्रिय छन्।

निर्दिष्टीकरणहरू

सुविधा र आवेदन

1. ड्राई प्लाज्मा काट्ने, प्लाज्मा मार्किङ, ओक्सी-इंन्धन काट्ने, CAD-CAM सफ्टवेयर, इन्कजेट मार्किङ, धेरै फरक कार्यात्मक उपकरणहरू र उपकरणहरूलाई समर्थन गर्नुहोस्।

2. डुअल ड्राइभको लागि 18m/मिनेट सम्म यात्रा गति अनलोड गर्दै। (विकल्पको रूपमा उच्च गति)

3. विभिन्न नेस्टिङ सफ्टवेयरलाई समर्थन गर्नुहोस् जसले DIN मानकको काट्ने कार्यक्रम सिर्जना गर्न सक्छ।

4. सरल र सजिलो स्थापना

उपकरण र उपकरणहरू

प्रयोगकर्ताको विभिन्न प्रशोधन उद्देश्यका लागि, त्यहाँ धेरै वैकल्पिक उपकरणहरू छन् र उपकरणहरू सीएनसीमा एकीकृत गर्न सकिन्छ।प्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरूग्राहकहरूको उत्पादन दक्षता बढाउनको लागि विशेष कटौती महसुस गर्न।

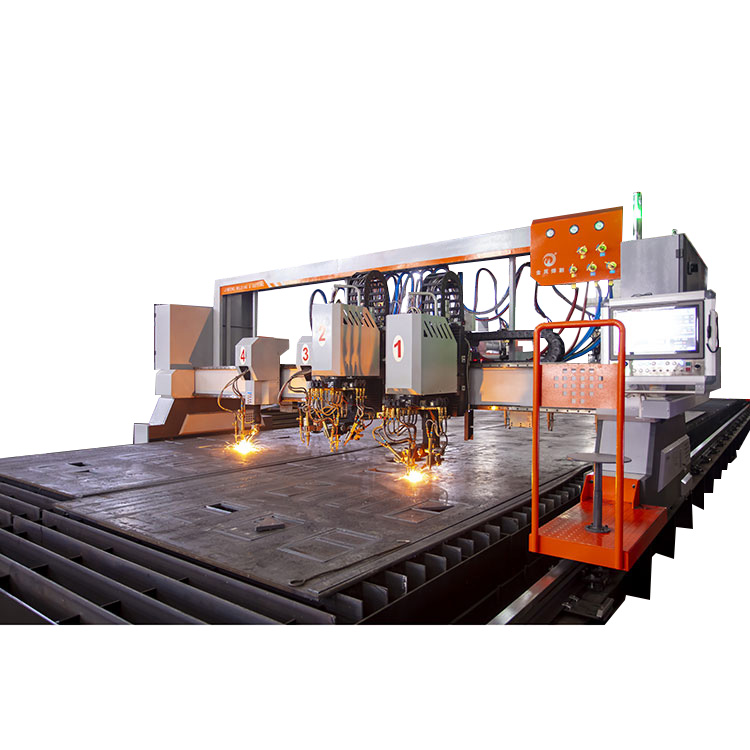

1.0 बहु-टर्चहरू

ग्राहकहरूले आफूलाई चाहिने सीएनसी टर्चको नम्बरहरू चयन गर्न सक्छन्।

सीएनसी अक्सिफुल टर्च विकल्पको रूपमा स्वत: इग्निशन उपकरण र क्यापेसिटिव उचाइ सेन्सरसँग छ।

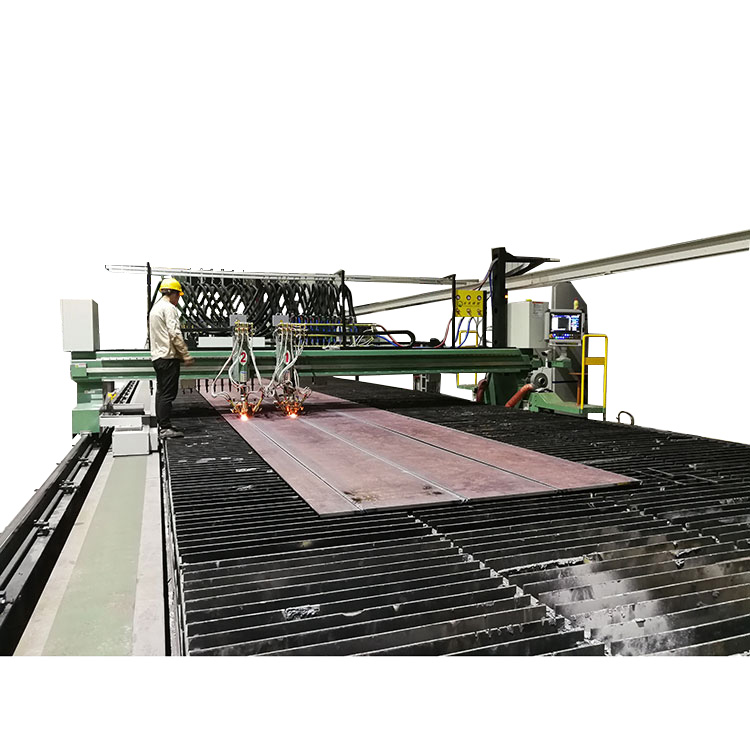

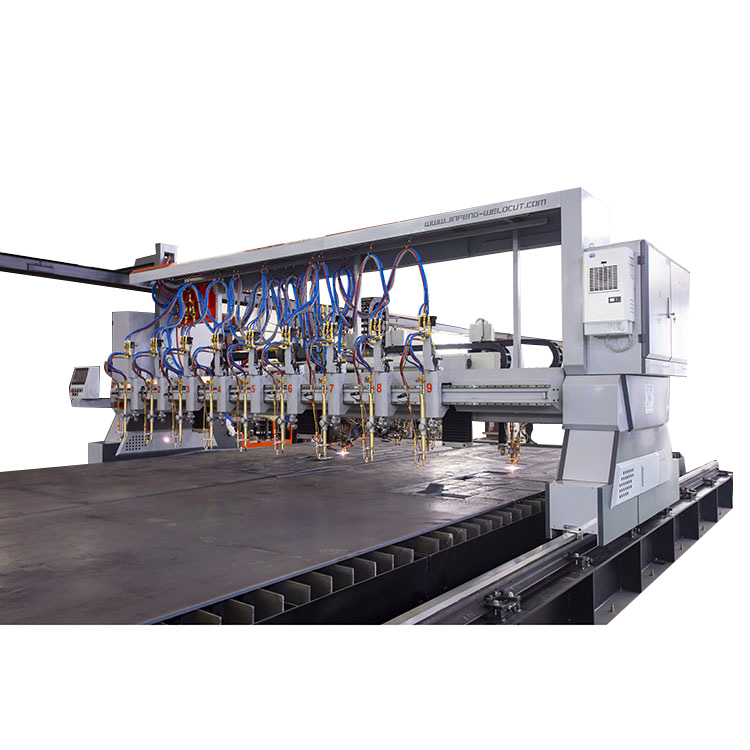

2.0 पट्टी काट्ने

स्ट्रिप काट्ने एकाइ इस्पात निर्माण कम्पनीहरू, शिपयार्डहरूका लागि विशेष डिजाइन हो जसमा धेरै स्ट्रिपहरू छन्। प्रायः स्ट्रिपहरू स्टिल संरचना व्यवसायमा वेबको रूपमा प्रयोग गरिन्छ र वेल्डेड एच बीम उत्पादन गर्नका लागि फ्ल्याङ्गहरू वा शिपयार्डहरूमा वेबको रूपमा र फ्ल्याङ्गहरू भाँडाका स्टिफेनरहरूका लागि टी बीमहरू उत्पादन गर्न प्रयोग गरिन्छ। स्ट्रिप काट्ने टर्चहरू सीएनसीको पछाडिपट्टि स्थापना गर्न सकिन्छप्लाम्सा र अक्सि इन्धन काट्ने मेसिनहरू.

3 स्वचालित पार्किंग संग पट्टी काटन

प्रत्येक स्ट्रिप टर्चमा एक सर्वो मोटर स्थापना गरिएको छ। स्ट्रिप टर्चहरू बीचको स्थिति र दूरी इनपुट गरेर, त्यसपछि प्रत्येक स्ट्रिप टर्च कार्यकर्ताद्वारा म्यानुअल समायोजन बिना, स्वचालित मोडमा आवश्यक स्थितिमा सार्न सक्छ।

4. ट्रिपल टर्च टाउको सिधा बेभल हेडको लागि Flame 1D बेभल

स्टिल निर्माणमा धेरै वेल्डिङ कार्यहरू छन्। पूर्ण प्रवेशको साथ राम्रो गुणस्तरको वेल्डिंगको लागि, त्यहाँ वेल्डिङको लागि बेभल तयारी गर्न आवश्यक हुन सक्छ। यस अनुप्रयोगको लागि, हामी ट्रिपल टर्च हेडको साथ बेभल काट्ने परिचय दिन्छौं, जुन 3 पीसी ओक्सी काट्ने टर्च भएको बेभल हेड हो। V, Y वा K मा बेभल भएको भाग प्राप्त गर्न स्टिल प्लेटमा काट्नको लागि 3 टर्चहरू एकै समयमा जलिरहेका छन् जुन एक पास काट्न आवश्यक पर्दछ। जो बेभल काट्ने को लागी एक धेरै उच्च दक्षता प्रक्रिया हो।

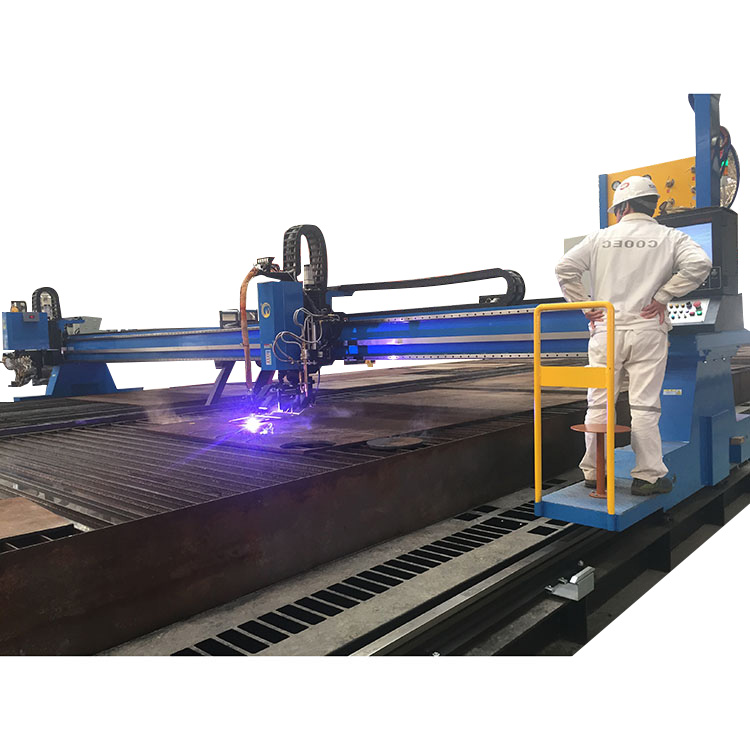

5. रोटेशन बेभलको लागि प्लाज्मा हेड - प्लाज्मा 3D बेभल

यो वेल्डिङको लागि बेभल किनाराको साथ घुमाउरो रेखाको साथ भागहरू काट्नको लागि इन्फिनिटी रोटेशन बेभल हेड हो।

किनभने बेभल काट्ने प्लाज्मा थ्रीडी बेभल हेड अन्य टर्च हेडसँग तुलना गर्दा धेरै भारी हुन्छ, तर प्लाज्मा काट्न उच्च कठोरता र उच्च प्रवेग चाहिन्छ। यस कारणले गर्दा, हाम्रो कम्पनीले यो प्लाज्मा थ्रीडी बेभल हेड बनाउन उच्च-शक्तिको उड्डयन एल्युमिनियम सामग्रीहरू प्रयोग गरेको छ र प्लाज्मा थ्रीडी बेभल हेडलाई वेल्ड गर्न घर्षण स्ट्राइर वेल्डिङको टेक्नोलोजी प्रयोग गरी गाडीको वजन घटाएको छ। अन्तमा हामी प्लाज्माको काट्ने गुणस्तर बढाउन प्लाज्मा थ्रीडी बेभल हेडको हल्का वजन, उच्च कठोरता र उच्च गतिको गति हासिल गर्छौं। लिफ्टिङ बडीले उच्च परिशुद्धता लिफ्टिङ र कटिङ टर्चको गति महसुस गर्न रैखिक गाइड रेल + बल स्क्रूको रूप अपनाउछ।

6. रोटेशन बेभलको लागि फ्लेम ट्रिपल हेड - फ्लेम थ्रीडी बेभल

यो घुमाउरो रेखाको साथ बेभल किनारा भएका भागहरूमा काट्नको लागि ट्रिपल ग्यास टर्चको साथ घुमाउने हेड हो।

यसको संरचना एउटा स्टेशनमा ३ वटा टर्च राख्ने छ। पहिलो टर्च बेभल को काट्न को लागी प्रयोग गरिन्छ। ठाडो काट्नको लागि दोस्रो टर्च, माथिल्लो बेभल काट्नको लागि तेस्रो। यस काटन द्वारा त्यसपछि निश्चित सटीकता संग बेवल हासिल गर्न सक्नुहुन्छ। बेभल प्रकारहरू हुन्: V, X, Y, K। बेभल कोण 23-45º हो। किनभने बेभल कोण प्लेट मोटाई सापेक्ष छ, त्यसैले त्यहाँ बेभल मोटाई सीमित छ। अधिकतम बेभल मोटाई 75mm छ। फ्लेम ट्रिपल टर्च सीधा रेखा बेभल स्टेशनको मोटाई र कोण काट्नको लागि कृपया तालिकालाई सन्दर्भ गर्नुहोस्। माथिल्लो क्यारिजमा हामीले सही, भरपर्दो, रोटेशन गति प्राप्त गर्न सर्वो मोटर र गियरबक्सद्वारा ट्रिपल टर्च असेम्ब्ली घुमाउनको लागि रोटेशन युनिट स्थापना गर्छौं। टाउको शून्य स्थितिबाट दुबै दिशामा 400 डिग्री सम्म घुम्छ

7. InkJet मार्कर

इन्कजेट मार्किङ उपकरण जर्मनीबाट प्रसिद्ध ब्रान्ड हो।

स्टिल प्लेटमा काट्नु अघि, भागको नाम, स्टिल संरचनामा भागको स्थिति, र भागको प्रत्येक छेउको त्यसपछिको प्रशोधन प्रक्रिया, जस्तै वेल्डिङको आवश्यकताहरू, काट्ने भागमा स्प्रे गर्ने। एकातिर, यो भागहरूको पहिचान र भण्डारण र यातायात व्यवस्थापनको लागि सुविधाजनक छ, अर्कोतर्फ, यो पछिको प्रक्रियामा भागहरूको प्रशोधन र विधानसभा र वेल्डिंगको लागि सुविधाजनक छ।

JINFENG आयातित जर्मन इन्कजेट प्रिन्टर प्रयोग गर्दछ। इन्कजेटको अन्त्य पछि, ब्याकफ्लो पाइप स्वचालित रूपमा नोजलमा सिल गरिएको लूप बनाउन र मसीलाई सुक्नबाट रोक्नको लागि सर्छ। यसले प्रभावकारी रूपमा समस्या समाधान गर्न सक्छ कि साधारण नोजल मसी सुकाउन र नोजल ब्लक गर्न सजिलो छ। उच्च गुणस्तरको स्टील सतह इन्कजेटले उच्च भरपर्दो पेटेन्ट टेक्नोलोजीको साथ सोलेनोइड भल्भ अपनाउँछ, जसले कडापन र संवेदनशीलतालाई धेरै सुधार गर्छ, फन्टलाई थप लचिलो बनाउँछ। जर्मन इन्कजेट मेसिनको प्रदर्शन विश्वसनीय, टिकाऊ छ, सबै प्रकारका औद्योगिक इन्कजेट आवश्यकताहरू पूरा गर्न सक्छ, कठोर वातावरणमा काम गर्न सक्छ, जस्तै धुलो वातावरण, भिजेको वातावरण, कम्पन वातावरण उत्पादन लाइन पनि सामान्य सञ्चालन हुन सक्छ। आवश्यक मर्मतसम्भारको अवस्थामा, उपकरणको मोड्युलराइजेसनले तपाईंलाई सजिलै असफल भागहरू प्रतिस्थापन गर्न अनुमति दिन्छ, विफलता उपचारको लागि समय कम गर्न र लागत घटाउन।

8. डट पेन मार्कर

प्रत्येक काटिएको भागको भाग नम्बरको रूपमा अक्षरहरू र संख्याहरू पंच गर्न प्रयोगकर्ताको आवश्यकता अनुसार, र काटिएको भागमा यी मुक्का लामो समयको लागि स्थायी हुन्छ।

पञ्चिङ मार्किङ काट्ने प्रविधिमा एक धेरै महत्त्वपूर्ण कार्य हो।

जब प्रयोगकर्ताले काटिएको भागको CAD रेखाचित्र बनाउँछ, तिनीहरूले पंचिङ मार्किङ जानकारी इनपुट गर्न आवश्यक छ। त्यसपछि नेस्टिङ सफ्टवेयरले स्वचालित रूपमा मार्किङ डाटालाई काट्ने कार्यक्रमहरूमा रूपान्तरण गर्नेछ।

9. प्लाज्मा मार्किङ

सफ्टवेयर भाग कन्फिगर गरेपछि, प्लाज्मा काट्ने टर्च प्लेटहरूमा प्लाज्मा स्क्राइबिङ प्रकार्य महसुस गर्न सकिन्छ।
