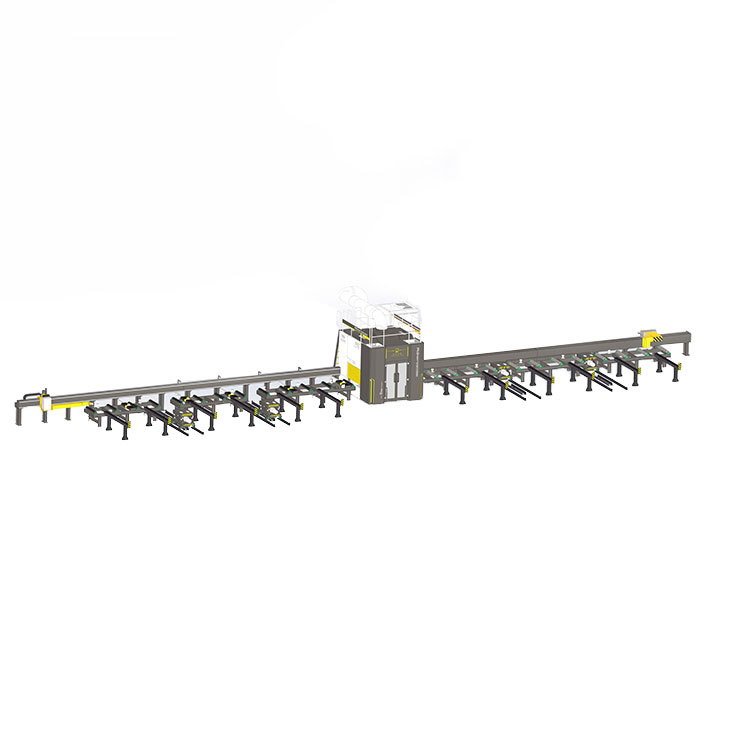

प्लाज्मा काट्ने संरचनात्मक निर्माण प्रणाली

PKG500L

प्लाज्मा काट्ने संरचनात्मक निर्माण प्रणाली

सबै को लागीप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीर JINFENG WELDCUT द्वारा निर्मित प्लाज्मा काट्ने मेसिनहरूमा 2 वर्षको वारेन्टी हुनेछ, र जसमा रोलर टेबल, क्रस कार्ट, डस्ट फिल्टर, प्लाज्मा काट्ने प्रणाली, र डट पेन मार्किङ उपकरण, लेजर मार्किङ, लेजरद्वारा प्वालहरू काट्ने जस्ता वैकल्पिक कार्यहरू छन् र सबै CAD-CAM इन्टरफेसहरूलाई समर्थन गर्दछ। PKGप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीविभिन्न उद्योगहरूका अन्त-प्रयोगकर्ताहरूको लागि उत्पादकता बढाउनको लागि सबैभन्दा उन्नत रोबोटिक प्लाज्मा काट्ने लाइन हो।

निर्दिष्टीकरणहरू

सुविधा र आवेदन

1. PKG500Lप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीABB सिक्स एक्सिस रोबोट आर्मसँग एकीकृत उच्च स्वचालन काट्ने उपकरण हो। एक अपरेटर द्वारा एक कुञ्जी अपरेशन द्वारा, लाइनले सामग्री लोडिङ र प्लाज्मा काटन पछि भागहरू अनलोडिङबाट स्वचालित प्रशोधन सुरु गर्दछ।

2. एउटा PKG500Lप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीएक अपरेटरले प्रतिस्थापन गर्न सक्छ:

बीम ड्रिलिंग लाइन

ब्यान्डसा

कोण रेखा

प्लेट/बार प्रशोधन लाइन

कोपिङ मेसिन

मार्किङ मेसिन

3. लाइन MES प्रणालीसँग पूर्ण रूपमा एकीकरण हुन सक्छ र ईन्जिनियरहरूलाई काम गर्ने साइटमा ईन्जिनियरहरू नपठाई इन्टरनेट मार्फत समस्याहरू समाधान गर्नको लागि निर्माताबाट इन्जिनियरहरूलाई सजिलैसँग रिमोट निदान गर्न टोली दर्शक मार्फत रिमोट कन्ट्रोललाई अनुमति दिन सक्छ।

3. CNC प्रणालीले सबै मुख्य लाइन प्रणाली (रोबोट, रोलर टेबल, क्रस कन्वेयर, मापन कार्ट र ग्रिपर, मार्किङ प्रणाली) को पूर्ण नियन्त्रण प्रदान गर्दछ।

4. Tribon/AM बाट सिर्जना गरिएका *.gen फाइलहरू, TEKLA डिजाइन सफ्टवेयर र अन्य ढाँचाहरूबाट निर्यात गरिएका DSTV फाइलहरू पढ्न सक्नुहुन्छ।

5. यो PKG500Lप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीस्टिल निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ (निर्माण संरचनाहरू, पुलहरू, रेलमार्ग, ट्रेलरहरू, ट्रेन वागनहरू, स्टेयर स्ट्रिङरहरू, ह्यान्डरेलहरू र अन्य माध्यमिक इस्पातको निर्माणको लागि प्लाज्मा बीम कोपिङ), इस्पात संरचना र अपतटीय (शीर्ष साइटहरूका लागि बीम कोपिङ, लिभिंग क्वार्टरहरू, उप-समुद्रिक संरचनाहरू, उप-सहायक पाइपलाइनहरू, म्यानुअल फ्रेमहरू, समर्थन फ्रेमहरू)। स्किडहरू, सबसी संरचनाहरू, र समर्थन फ्रेमहरूको लागि बीम कोपिङ), र अनशोरमा लागू गरियो।

विवरणहरू

यो PKG500Lप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणालीसमावेश छ:

क्रस कार्ट

कार्ट र ग्रिपर मापन गर्दै

इनपुट रोलर तालिका

रोबोट प्लाज्मा काट्ने चेम्बर

आउटपुट रोलर तालिका

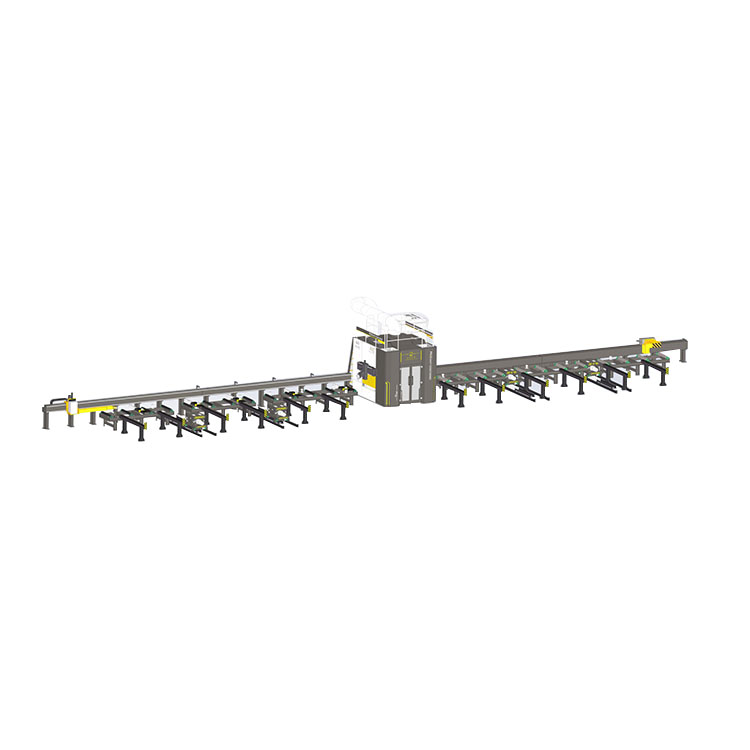

संरचना दृश्य

क्रस कार्ट - लोड गर्दै

PKG500L को इनपुट रोलर तालिकामा क्रस कार्ट एकीकृत गरेरप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणाली, एच बीमहरू र अन्य प्रोफाइलहरूलाई क्रेनको प्रयोग नगरी क्रेनको जोखिमलाई ० मा कम गर्न आवश्यक ठाउँमा सार्न सकिन्छ।

कार्ट र ग्रिपर मापन गर्दै

प्रोफाइल फिडको लम्बाइ नाप्नको लागि एकै समयमा प्रोफाइललाई कटिङ चेम्बरमा खुवाउने।

डट पेन चिन्ह लगाउने उपकरण

भाग नम्बरको स्थायी ट्रेसबिलिटी मार्किङ प्रदान गर्नुहोस्।

लेजर काट्ने टाउको

उच्च शुद्धता र उच्च गुणस्तरको साथ एच बीमको वेबमा लेजर द्वारा काट्ने प्वालहरू प्रदान गर्नुहोस्।

रोबोट काट्ने चेम्बर

प्रोफाइलहरूमा उच्च गुणस्तरको काट्ने कार्य गर्न कटिङ चेम्बर भित्र 6 अक्ष रोबोट हात स्थापना गरेर।

सञ्चालन कन्सोल

टच स्क्रिनको साथ 19 इन्च LCD।

इनपुट/आउटपुट रोलर तालिकाहरू

रोलर टेबलको काम गरेर, एच-बीम कोपिङ मिसिनहरूले श्रम कम गर्न र उत्पादन बढाउन उच्च स्वचालन चलिरहेको छ।

क्रस कार्ट â अनलोड गर्दै

PKG500L को आउटपुट रोलर तालिकामा क्रस कार्ट एकीकृत गरेरप्लाज्मा काट्ने संरचनात्मक निर्माण प्रणाली, क्रेनको जोखिमलाई ० मा कम गर्न क्रेन प्रयोग नगरी, काट्ने पछिका भागहरूलाई आवश्यक ठाउँमा सार्न सकिन्छ।
